4-manipulation de disquettes:

Une disquette est support magnétique utilisé pour sauvegarder ou extraire des informations.

On a recours souvent à l'opération de formatage de disquette. Cette opération prépare la disquette en la divisnat en piste et en secteurs afin de pouvoir l'exploiter en écriture et en lecture.

Exemple: pour disquette 3"1/2 HD(Haute Densité), capacité: 1.44 Mo , 80 pistes/face, 18 secteurs/piste, 2 faces
80*18*2*512=1474560 octets=1.44 Mo

pour un disque dur: cylidre et secteur et tête: 8912cyl 15 heads 63spt(sector per track)(secteur par piste) avec 512 octet taille d'un secteur:
8912*15*63*512= octet=..Ko=4 Go

pistes et secteurs

(cliquez ici pour plus de détails)

*Structure d'une disquette -Les disquettes ont la même structure que les disques durs.
-La différence entre les deux est que les disquettes sont amovibles et qu'elle ne sont composées que d'un seul disque.
-Les disquettes sont divisées en pistes : sorte de cercles concentriques répartis à intervalles régulier sur leur surface magnétique.
-Les pistes sont numérotées de 0 à n, le nombre de pistes étant n+1, variant avec le type de disquette. La piste 0 est celle située le plus à l'extérieur de la disquette.
-Chaque piste est divisée en un nombre constant de secteurs de taille égale. Le nombre de ces secteurs dépend du format de la disquette et sont numérotés de 1 à n, n étant le nombre de secteurs par piste. Certains ordinateurs (Macintosh, Commodore) ont été dotés d'un gestionnaire de disque supportant un nombre variable de secteurs, celui-ci étant proportionnel à la longueur de la piste, ce qui permet d'augmenter la capacité de stockage.
-Chaque secteur représente 512 octets pour un PC . Le secteur (ou bloc) est la plus petite partie du disque que l'ordinateur puisse lire.
-La disquette est souvent divisée en deux faces numérotées 0 et 1 car les lecteurs récents sont équipés de deux têtes de lecture/écriture : une pour chaque face.
-On peut donc calculer la capacité d'une disquette par la formule :
Nombre de faces × nombre de pistes × nombre de secteurs/piste × 512 octets/secteur.

*Organisation logique d'une disquette au format PC
L'organisation d'une disquette compatible PC se fait en quatre parties :

  1. Le secteur de démarrage (boot) : situé sur le 1er secteur de la piste n°0 de la tête n°0, on y trouve des informations concernant le type de média, le numéro de série du disque, le nombre de secteurs par piste, le nombre de pistes, le nombre de têtes de lecture/écriture, un optionnel secteur de démarrage (disquette de démarrage), et de références aux autres sections de la disquette.
  2. La table d'allocation des fichiers (FAT) : La FAT est un index enregistrant l'emplacement des fichiers (ou de leurs fragments) sur le disque. En consultant la FAT, l'ordinateur peut déterminer si un secteur est disponible, utilisé ou défectueux. La FAT est écrite en deux copies sur le disque, permettant aux utilitaires de diagnostic de déceler des erreurs en comparant les copies.
  3. Le répertoire racine : On y retrouve les informations sur le volume, les sous-répertoires et les fichiers : nom, taille, date/heure de création et de modification, attributs (archive, lecture seule, caché, système) et surtout, un pointeur vers le secteur où il est stocké.
  4. Les données : L'espace restant du disque est utilisé pour stocker les données des fichiers.
*Lecture et écriture
Le lecteur de disquette est composé de deux moteurs :

* Formatage d'une disquette :

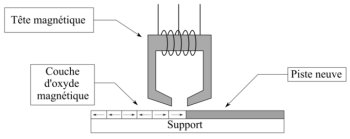

-La tête de lecture/écriture est composée de deux bobines égales placées en sens inverse ce qui permet la lecture et l'écriture de bit, la disquette étant recouvert d'une couche d'oxyde magnétique.
-Un bit est positionné ou pas suivant le sens de l'orientation des micro-particules d'oxyde magnétique, dans un sens, le bit est lu comme un « 0 » logique, et dans l'autre sens comme un « 1 » logique. Pour l'écriture, la tête impose un sens aux micro-particules grâce à un champ magnétique crée avec une bobine ou l'autre suivant le sens que l'on veut donner au bit écrit.
-Sur une disquette neuve, les micro-particules sont orientées aléatoirement, elle est donc illisible. Pour écrire sur une disquette, il faut au préalable la formater pour lui donner un format de données : créer le secteur BOOT, les FAT et le répertoire ROOT dans le cas d'une disquette FAT.
-Le formatage peut aussi rendre une disquette amorçable (elle permettra de démarrer l'ordinateur) en copiant une partie du système d'exploitation et en créant un programme de lancement au niveau du BOOT, c'est là que l'on trouve les virus les plus dangereux car ce programme est le premier lancé par l'ordinateur avant le système.

formatage


Remarque:
-le premier secteur physique de la disquette est un secteur de démarrage (bootsector) . Il est constitué de toutes les informations essentielles sur la structure du disque, ainsi que d'un petit programme qui sera exécuté à l'allumage de la machine et permettant de lancer tout le système d'exploitation.

-En fait, quand vous allumez votre micro, le BIOS (programme en ROM, sur la carte mère) effectue une initialisation système de très bas niveau, puis charge le bootsecteur en RAM et lui passe le relai. Le programme exécutable stocké dans le bootsecteur doit donc tester si le système d'exploitation est présent; si c'est le cas il le charge, sinon il envoie un message d'erreur ou bien charge le Basic de la ROM.

-Si vous ne bootez pas depuis une disquette mais depuis un disque dur, c'est le secteur de partition qui sera en premier chargé; le code exécutable (il se situe dans les 446 premiers octets) va à son tour charger le secteur de démarrage après multes vérifications.

(Fermer cette fenêtre)

pour formater une disquette on peut suivre les méthodes suivantes:

formater 1ouformater 2

Formater une disquette :
  1. Insérer la disquette dans le lecteur,
  2. Sélectionner l'unité A:\ dans la fenêtre de l'explorateur,

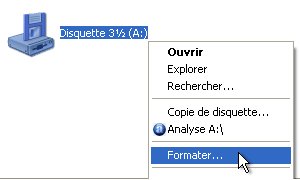

  3. Choisir l'option Formater du menu contextuel (obtenu par clic du bouton droit de la souris)

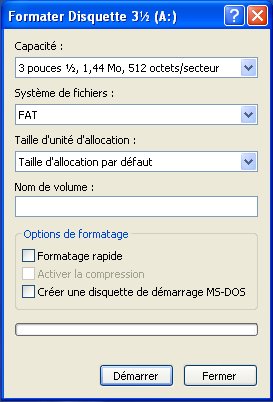

  4. Choisir le type de formatage, le nom de la disquette puis cliquer sur Démarrer.

formatage

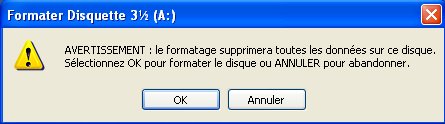

avertissement

Remarques:
-On peut aussi copier une disquette par la commande "copier une disquette"
-L'operation de formatage supprime le contenu de la disquette.
-On peut aussi utiliser l'opération de formatage pour la totalite du disque dur local(généralement en installant un système d'exploitation),ou d'ne partie (une partition)de ce dernier.
-on peut aussi formater un flash disque, une carte mémoire,...
