Architecture d'un ordinateur

Architecture d'un ordinateur

5.A l'intérieur du boîtier centrale :

c- Les bus

Le bus est un système de communication interne qui permet de transmettre les informations traitées entre le microprocesseur du micro-ordinateur et ses périphériques d'entrée-sortie. Il y a trois types de bus:

Les ports PCI, AGP et PCI Express, et les fréquences de bus associées :

Une carte-mère comporte un certain nombre de ports destinés à connecter différents périphériques. Voici les plus connus :

Le port PCI : Cadencé à 33 MHz et pouvant transporter 32 bit de données par cycle d'horloge (64 sur les systèmes 64 bit), le port PCI est encore utilisé dans les configurations les plus récentes. Il n'est trop lent que pour les cartes graphiques, lesquelles utilisent un port encore plus rapide, le port AGP ou le port PCI Express (encore plus rapide).

port PCI

Voici différents débits du port PCI en fonction de sa fréquence et de la largeur du bus de données (on prendra 1Mo = 1024 octets):
PCI cadencé à 33 MHz en 32 bit : 125 Mo/s maximum
PCI cadencé à 33 MHz en 64 bit : 250 Mo/s maximum
PCI cadencé à 66 MHz en 32 bit : 250 Mo/s maximum
PCI cadencé à 66 MHz en 64 bit : 500 Mo/s maximum

Le port AGP : Il a un bus plus rapide que le bus PCI (allant jusqu'à 64 bit et 66 MHz). Il existe en différentes versions : AGP 1x (250 Mo par seconde), AGP 2x (500 Mo par seconde, il ne change pas de fréquence mais exploite deux fronts mémoire au lieu d'un, un peu comme la DDR, AGP 4x (1 Go par seconde, qui dédouble encore les données) puis l'AGP 8x (2 Go/s maximum) présent maintenant dans toutes les cartes-mères supportant encore l'AGP (place est donnée au PCI Express maintenant).

port AGP

Le port PCI Express : allant de 250 Mo/s pour le PCI Express 1X, les débits de ce bus peuvent monter à 4 Go/s en mode 16X. C'est le remplaçant des bus PCI et AGP (voir plus haut pour les spécifications de vitesses).

Le bus PCI express est un bus série, chaque "X" signifie que le bus peut transporter 250 Mo/s de données. Il existe différentes vitesses et différents ports associés pour le PCI express :
Le PCI Express 1X : sa bande passante est de 250 Mo/s (presque le double de celle du bus PCI)
Le PCI Express 2X : sa bande passante est de 500 Mo/s
Le PCI Express 4X : sa bande passante est d'1 Go/s
Le PCI Express 8X : sa bande passante est de 2 Go/s
Le PCI Express 16X : sa bande passante est de 4 Go/s (le double de celle de l'AGP 8X)(1)

PCI express

(Cliquez ici pour plus de détails)

Un bus est un circuit intégré à la carte-mère qui assure la circulation des données entre les différents éléments du PC ( mémoire vive, carte graphique, USB, etc...). On caractérise un bus par sa fréquence (cadence de transmission des bits) et sa largueur (nombre de bits pouvant être transmis simultanément).

Le bus système : appelé aussi FSB pour Front Side Bus, c'est le bus qui assure le transport de données entre le processeur et la mémoire vive. Il est généralement cadencé à 800 MHz chez Intel (1066 MHz également) en QDR (quad data Rate, en fait le bus n'est cadencé qu'à 200 MHz et 266 MHz pour 800 MHz QDR et 1066 MHz QDR). Chez AMD le FSB monte à 400 MHz DDR (200 MHz réels).

Le bus série : c'est le bus que tous les PC possèdent, celui qui débouche sur le port servant à brancher une souris ou un modem, ou encore certains périphériques de jeux. Ses défauts sont sa lenteur extrême car les données ne sont envoyées que bit par bit ( 0 ou 1 ).

Le bus parallèle : c'est le bus qui communique avec le port parallèle, qui sert à brancher l'imprimante, le scanner, des graveurs externes, etc... Il est 8 fois plus rapide que le port série ( les informations sont transmises par tranche de 8 bit en parallèle, soit 1 octet à la fois), mais toujours lent si on le compare aux bus USB et FIREWIRE.

Le bus USB (Universal Serial Bus ) : il est largement plus rapide que le bus parallèle et peut aller à la vitesse de 1.5 Mo par seconde pour l'USB 1.1. L'USB 2.0 peut quant à lui monter à 60 Mo par seconde ! Il est relié au port USB qui sert à brancher presque tous les périphériques du marché : webcams, modems, imprimantes, scanners, manettes de jeu... Son avantage est de pouvoir en théorie brancher 127 périphériques !

Le bus FIREWIRE : il permet de brancher 63 périphériques et offre des caractéristiques semblables à l'USB, en beaucoup plus performant : le bus FIREWIRE permet d'atteindre de 25 à 100 Mo par seconde ! Ses défauts sont que les périphériques qui se branchent sur ce type de port sont rares (et chers).

Le bus ISA (industry standard architecture ) : c'est le bus archaïque du PC avec le port série ! il fonctionne en 8 bit ( 1 octet ) pour les ordinateurs anciens, ou 16 bit pour les ordinateurs récents disposant encore de ce type de bus. Son taux de transfert est d'environ 8 Mo par seconde pour le 8 bit et 16 Mo par seconde pour le 16 bit.

Le bus PCI (peripheral component interconnect) : c'est le bus qui tend à être remplacé avec l'AGP par le bus PCI Express.

Le bus AGP (accelerated graphic port) : Il est apparu avec le pentium II en 1997. Il permet de traiter 32 bit à la fois et à une fréquence de bus de 66 MHz. Ses qualités sont sa rapidité (500 Mo par seconde pour le 2 X et 1 Go pour le 4 X, et maintenant 2 Go par seconde pour le 8x). Il communique avec le port AGP.

Le bus PCI Express : allant de 250 Mo/s à 4 Go/s via ses nombreuses déclinaisons (1X, 2X, 4X, 8X, 16X) il va remplacer à terme les bus PCI et AGP.(1)

(Fermer cette fenêtre)

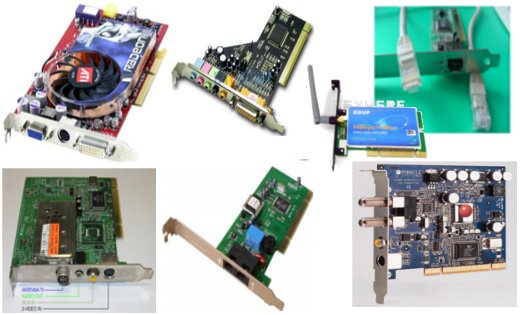

d-Les adaptateurs(Les cartes d'extensions)

Sont appelées aussi des cartes contrôleuses ou interfaces, nécessaires pour relier certains périphériques à l'ordinateur.

Exemples:

cartes

Sources : (1) http://www.vulgarisation-informatique.com/carte-mere.php lien
Date d'ajout : 30/07/2008   Dernière mise à jour : 12/12/2010
