	Réseau informatique
	~Définition et types des réseaux~

Réseau informatique

Introduction :

Avtivité 1

" On connais bien le réseau téléphonique constitué par un ensemble de téléphones et chaque téléphone possède un numéro, par analogie, par quoi peut-on former un réseau informatique ?qu'appelle-t-on le numéro de chaque ordinateur ? "

" Examiner le réseau du laboratoire informatique et citer les différentes composantes qui constitué le réseau de la salle "

1-Définition et rôle:

un réseau informatique est un ensemble d'équipement informatiques (ordinateur et périphériques) reliés entre eux grâce à des supports de communication (cable :réseau câblé, ou onde :réseau sans fil..) permettant la communication (transfert des informations électroniques) et le partage de ressources( matérielles et logicielles).

(cliquez ici pour plus de détails)

Intérêt d'un réseau:

Communiquer entre personne (messagerie, discussion en direct)
Diminuer les coûts (par le partage des ressources matérielles(imprimante, disques,graveurs,,,)
partager des données et d'applications
permettre une communication efficace, rapide et peu coûteuse,

-Conception d'un réseau:

pour concevoir un réseau on a besoin des ressources suivantes:

*Ressources matérielles:

connectique: câble, prise, fiche de connexion
cartes: carte réseau, carte modem,..
concentrateurs(hubs), routeurs, commutateurs(switch),point d'accès pour wifi(Wireless Fidelity)..

*Ressource logicielles :

système d'exploitation pour réseau
protocoles de communication
applications pour réseau (messagerie, logiciels de sécurité, logiciels de gestion de réseaux,

- Protocoles Réseau :

-Pour communiquer dans le réseau, les différents ordinateurs et périphériques ont besoin d'un protocole.
-un protocole réseaux est une norme régissant l'ensemble de communication entre différentes entités connectées à un réseau.
Exemple de protocoles : TCP/IP, IPX/SPX, NetBios.

* TCP/IP : (Transmission Control Protocol)/Internet Protocol)

Protocole d'inter-connections de réseau utilisé par Internet et permettant la communication entre différents ordinateurs.
Intégré dans la plupart des systèmes d'exploitation.
Assure la communication entre les réseaux hétérogènes.
Assure la communication entre les réseaux hétérogènes.
Dans un réseau utilisant TCP/IP, chaque ordinateur est identifié d'une manière unique par une adresse IP.

* Format d'une adresse IP :

-une adresse IP est est une adresse logique sur 32 bits (régroupés en quatre octets) utilisée pour identifier un hôte TCP/IP (Ordinateur, Imprimante,...).
-Une adresse IP se présente sous la forme :

w . x . y .z ou w,x,y et z sont quatre entiers allant de 0 à 255.

Remarque: pour quoi entre 0 et 255? par ce que w,x,y et z sont des octets, et 1 octet=8 bits donc les valeurs possibles sont entre (en binaire:00000000 :(0 en decimal) et (en binaire : 11111111 :(255 en decimal)

Activité : voir son adresse IP sur l'ordinateur , nom de machine
Exemples :
192.168.18.1
192.168.18.2
192.168.18.3

-une adresse IP est constituée de l'identificateur (ID) réseau et de l'ID d'hôte

une partie des nombres à gauche désigne le réseau est est appelée ID de réseau (en anglais netID),

Les nombres de droite désignent les ordinateurs de ce réseau est est appelée ID d'hôte (en anglais host-ID).

ID réseau : identifie tous les hôtes situés sur le même réseau.
ID hôte : identifie un hôte à l'intérieur du réseau.

La décomposition d'une adresse IP en adresse de réseau plus une adresse machine sur le réseau dépend du réseau ou de sous réseau et du nombre de machine à interconnecter.

-pour voir si l'adresse du réseau d'une machine est codée sur 1,2 ou 3 octets il suffit de regarder la valeur du 1er octet w.

si 1 <= w <= 126 alors ID réseau sur 1 octet : classe A
si 128 <= w <= 191 alors ID réseau sur 2 octets: classe B
si 192 <= w<= 223 alors ID réseau sur 3 octets: classe C

Remarque : pour la valeur 127 on peut l'utiliser comme adresse locale(l'adresse 127.0.0.1 est appelée adresse de rebouclage (en anglais loopback), car elle désigne la machine locale (en anglais localhost))

adresses particulières:

* adresse réseau : lorsque l'on remplace les bits réservés aux machines du réseau par des zéros (par exemple 194.128.18.0)

* adresse machine : lorsque les bits réservés au réseau sont remplacés par des zéros (exemple :0.0.0.21)

* adresse de diffusion (en anglais broadcast) : Lorsque tous les bits de la partie host-id sont à 1 (exemple 192.168.18.1)

* adresse de diffusion limitée (multicast) : lorsque tous les bits de la partie netid sont à 1 (exemple 1.1.1.21)

* adresse de rebouclage(en anglais loopback) : d'adresse 127.0.0.1 ,désigne la machine locale (en anglais localhost).

Exemples :
192.95.30.5 classe : C donc 192.95.30 (ID réseau) et 5 (ID machine)
130.102.80.2 classe : B donc 130.102 (ID réseau) et .80.2 (ID machine)
110.4.2.10 classe : A donc 110 (ID réseau) et .1.2.10 (ID machine)

Les classes de réseaux
Les adresses IP sont réparties en classes, selon le nombre d'octets qui représentent le réseau.
Classe A :
Dans une adresse IP de classe A, le premier octet représente le réseau.
Le bit de poids fort (le premier bit, celui de gauche) est à zéro, ce qui signifie qu'il y a 27 (00000000 à 01111111) possibilités de réseaux, soit 128 possibilités. Toutefois, le réseau 0 (bits valant 00000000) n'existe pas et le nombre 127 est réservé pour désigner votre machine.
Les réseaux disponibles en classe A sont donc les réseaux allant de 1.0.0.0 à 126.0.0.0 (les derniers octets sont des zéros ce qui indique qu'il s'agit bien de réseaux et non d'ordinateurs !)
Les trois octets de droite représentent les ordinateurs du réseaux, le réseau peut donc contenir un nombre d'ordinateur égal à :
2²⁴-2 = 16777214 ordinateurs.
Une adresse IP de classe A, en binaire, ressemble à ceci :
0 xxxxxxx. xxxxxxxx. xxxxxxxx. xxxxxxxx
Réseau Ordinateurs
Classe B
Dans une adresse IP de classe B, les deux premiers octets représentent le réseau.
Les deux premiers bits sont 1 et 0, ce qui signifie qu'il y a 214 (10 000000 00000000 à 10 111111 11111111) possibilités de réseaux, soit 16384 réseaux possibles. Les réseaux disponibles en classe B sont donc les réseaux allant de 128.0.0.0 à 191.255.0.0
Les deux octets de droite représentent les ordinateurs du réseau. Le réseau peut donc contenir un nombre d'ordinateurs égal à :
2¹⁶-2¹ = 65534 ordinateurs.
Une adresse IP de classe B, en binaire, ressemble à ceci :
10 xxxxxx xxxxxxxx xxxxxxxx xxxxxxxx
Réseau Ordinateurs
Classe C
Dans une adresse IP de classe C, les trois premiers octets représentent le réseau. Les trois premiers bits sont 1,1 et 0, ce qui signifie qu'il y a 221 possibilités de réseaux, c'est-à-dire 2097152. Les réseaux disponibles en classe C sont donc les réseaux allant de 192.0.0.0 à 223.255.255.0
L'octet de droite représente les ordinateurs du réseau, le réseau peut donc contenir:
2⁸-2¹= 254 ordinateurs.
Une adresse IP de classe C, en binaire, ressemble à ceci :
110 xxxxx xxxxxxxx xxxxxxxx xxxxxxxx
Réseau Ordinateurs

l'attribution des adresses IP se fait selon la taille du réseau.

Classe	nombre de réseaux possibles	Nombre max d'ordinateurs sur chaque réseau
A	126	16777214
B	16384	65534
C	2097152	254

adresses résevées pour chaque classe:

Adresses IP privées de classe A : 10.0.0.1 à 10.255.255.254, permettant la création de vastes réseaux privés comprenant des milliers d'ordinateurs.
Adresses IP privées de classe B : 172.16.0.1 à 172.31.255.254, permettant de créer des réseaux privés de taille moyenne.
Adresses IP privées de classe C : 192.168.0.1 à 192.168.0.254, pour la mise en place de petits réseaux privés.

* Masque sous réseau:
-Le masque sous réseau permet d'isoler une partie de l'adresse IP afin que TCP/IP puisse distinguer l'ID réseau de l'ID hôte.
Le premier intérêt d'un masque de sous-réseau est de permettre d'identifier simplement le réseau associé à une adresse IP.
Exemple :
192.186.18.1
255.255.255.0

ou en binaire:
l'adresse: 11000000.10101000.00010010.00000001
ET
Le masque: 11111111.11111111.11111111.00000000
=
résultat : 11000000.10101000.00010010.00000000 donc 192.186.18.0 (adresse résau)

on fabrique un masque contenant des 1 aux emplacements des bits que l'on désire conserver, et des 0 pour ceux que l'on veut annuler. Une fois ce masque créé, il suffit de faire un ET logique entre la valeur que l'on désire masquer et le masque afin de garder intacte la partie que l'on désire et annuler le reste.
Ainsi, un masque réseau (en anglais netmask) se présente sous la forme de 4 octets séparés par des points (comme une adresse IP), il comprend (dans sa notation binaire) des zéros aux niveau des bits de l'adresse IP que l'on veut annuler (et des 1 au niveau de ceux que l'on désire conserver).

Masque pour classe A: 255.0.0.0
Masque pour classe B: 255.255.0.0
Masque pour classe A: 255.255.255.0

* DNS :
-TCP/IP permet d'associer des nom en langage courant au adresse numériques grâce à un système appelé DNS (Domain Name System)
-On appelle résolution de nom de domaine (ou résolution d'adresse) la corrélation entre les adresses IP et le nom de domaine associé.

Exemple d'adresse URL : http://www.google.com d'adresse ip 209.85.129.104

donc lorsqu'on écrit www.google.com le système DNS fait la résolution d'adresse et trouve que www.google.com lui correspond l'adresse ip 209.85.129.104 alors le navigateur se connecte sur le serveur possedant cette adresse et charge la page de google.

(Fermer cette fenêtre)

2-Différent types de réseaux :

a-Les réseaux locaux: LAN( Local Area Network) RLE(Réseau Local d'Entreprise)

-sont des réseaux constitués de quelques éléments (ordinateur, imprimante et d'autres périphériques) limité à une entreprise, à un immeuble ...
-ils offrent les services: partage et gestion des ressources, administration des utilisateurs, contrôle d'impression, partage de fichiers et messagerie ....

b-Les réseaux étendus : WAN (Wide Area Network)

constitués de nombreux ordinateurs de tailles diverses répartis sur une zone géographiquement importante.

internet

Exemple: Internet( Réseau informatique mondial)

c-Autres classification de réseaux :

*Réseau poste à poste : ou égale à égale (Peer to peer)

chaque poste connecté peut mettre ses ressources à la disposition du réseau (il joue le rôle de serveur) et bénéficie également des ressources du réseau (en tant que client)

composé de deux à une dizaine d'ordinateurs
chaque machine est à la fois « un serveur » et « un client »
l'échange de données se fait « poste à poste)

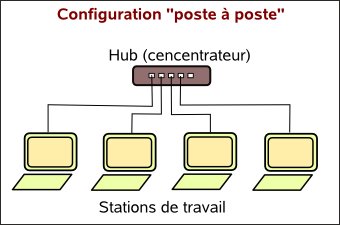

poste à poste

Remarque:le réseau poste à poste convient pour une salle de quelques ordinateurs.

* Réseau client serveur :

un ou plusieurs ordinateurs sont dédiés au rôle de serveur( de fichier, impression,internet..) et les autres machines du réseau sont des clients.

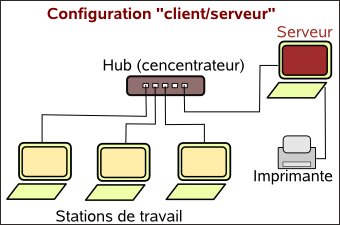

client/serveur

Un serveur est un ordinateur qui organise et contrôle l'utilisation des ressources.
Remarque:
Les réseaux client/serveur sont destinés à des entreprises comportant plusieurs ordinateurs donc ils sont plus complexes à gérer et nécessitent la présence d'un administrateur(personne qui se charge de la gestion du réseau).

(cliquez ici pour plus de détails)

-Classification suivant l'étendue géographique:

a-PAN:Personal Area Network:
réseau constitué autour d'une personne(de l'ordre de quelques mètres

b-LAN Local Area Network:
il relie des ordinateurs et des dispositifs situés à proximité les uns des autres.
Eemple:le resau du labo d'informatique du lycée.

c-MAN: Metropolitan Area network
collection des réseaux locaux,reliant des ordinateurs situés dans le même espace géographique à l'échelle d'une ville,
Exemple:reseau de point de vente dans une ville,

d-WAN Wide Area Network: (résau etendu)
réseau qui relis des réseaux locaux et métropolitain entre eux, peut être répartie sur tout un pays ou sur plusieurs pays de monde,

-Classification selon la technologie:

a-Réseau câblé(ou filaires):machines connectées par un câble physique,

b-Réseau sans fil:(Wireless Network):au moins deux ordinateurs peuvent communiquer sans liaison filaire (connexion utilisant les ondes),

(Fermer cette fenêtre)
