	Architecture d'un ordinateur
	~Mémoires internes~

Le microprocesseur

Bus et adaptateurs

Architecture d'un ordinateur

5.A l'intérieur du boîtier centrale :

b-La mémoire centrale (Mémoire interne)

La mémoire centrale est constituée d'un ensemble de cases (Zone mémoire). Chaque case est désignée d'une façon unique à l'aide d'une adresse et capable de stocker une information .

On distingue deux types de mémoires : ROM et RAM

ROM (Read Only Memory : Mémoire à lecture seulement)

• Mémoire "morte",
• Permanente (non volatile),
• Fixé par le constructeur,
• Réservée au fonctionnement de l'ordinateur,
• Accessible en lecture seulement.

Remarque:

La ROM permet notamment de conserver les données nécessaires au démarrage de l'ordinateur. En effet, ces informations ne peuvent être stockées sur le disque dur étant donné que les paramètres du disque (essentiels à son initialisation) font partie de ces données vitales à l'amorçage. Différentes mémoires de type ROM contiennent des données indispensables au démarrage, c'est-à-dire : (1)

(contenu du ROM)

• Le BIOS est un programme permettant de piloter les interfaces d'entrée-sortie principales du système, d'où le nom de BIOS ROM donné parfois à la puce de mémoire morte de la carte-mère qui l'héberge.
• Le chargeur d'amorce: un programme permettant de charger le système d'exploitation en mémoire (vive) et de le lancer. Celui-ci cherche généralement le système d'exploitation sur le lecteur de disquette,le lecteur CD ou DVD, puis sur le disque dur, ce qui permet de pouvoir lancer le système d'exploitation à partir d'une disquette système en cas de dysfonctionnement du système installé sur le disque dur.
• Le Setup CMOS, c'est l'écran disponible à l'allumage de l'ordinateur permettant de modifier les paramètres du système (souvent appelé BIOS à tort...).
• Le Power-On Self Test (POST), programme exécuté automatiquement à l'amorçage du système permettant de faire un test du système (c'est pour cela par exemple que vous voyez le système "compter" la RAM au démarrage).

Etant donné que les ROM sont beaucoup plus lentes que les mémoires de types RAM (une ROM a un temps d'accès de l'ordre de 150 ns tandis qu'une mémoire de type SDRAM a un temps d'accès d'environ 10 ns), les instructions contenues dans la ROM sont parfois copiées en RAM au démarrage, on parle alors de shadowing (en français cela pourrait se traduire par ombrage, mais on parle généralement de mémoire fantôme). (1)

(Fermer cette fenêtre)

RAM (Random Access Memory : Mémoire à accès aléatoire) :

• Mémoire "vive",
• Volatile,
• Manipulée par l'utilisateur,
• Réservée aux données de l'utilisateur,
• Accessible en lecture/écriture.

Remarque:

Stock les informations pendant le temps de fonctionnement de l'ordinateur par contre elle est détruite lorsqu'il est éteint. Contrairement à une mémoire de masse (disque dur...)

Pourquoi alors utiliser de la mémoire vive alors que les disques durs reviennent moins chers à capacité égale ? La réponse est que la mémoire vive est extrêmement rapide par comparaison aux périphériques de stockage de masse tels que le disque dur. Elle possède en effet un temps de réponse de l'ordre de quelques dizaines de nanosecondes (environ 70 pour la DRAM, 60 pour la RAM EDO, et 10 pour la SDRAM voire 6 ns sur les SDRam DDR) contre quelques millisecondes pour le disque dur.
La mémoire vive se présente sous la forme de barrettes qui se branchent sur les connecteurs de la carte mère.(2)

(Exemples de barettes mémoires RAM)

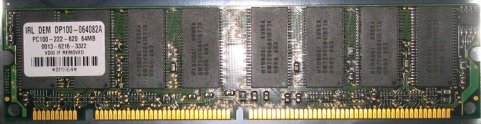

Exemples:SDRAM (Synchronous Dynamic RAM)On distingue la SDRAM 66, 100 et 133 (fréquence d'accès en MHz)Pour les machines de la génération Pentium II, Pentium III,Elle comporte normalement 168 broches.

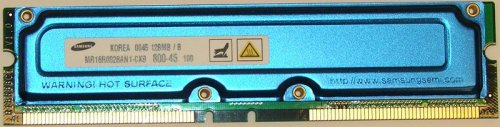

RDRAM (Rambus Dynamic RAM).utilisée pour les machines de génération Pentium III et Pentium 4.

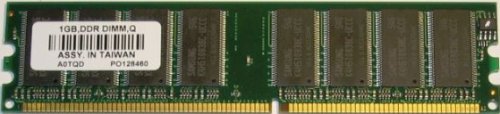

DDR SDRAM (Double Data Rate Synchronous Dynamic RAM).On distingue les DDR PC1600, PC2100, PC2700, PC3200 Le numéro représente la quantité théorique maximale de transfert d'information en Mégaoctets par seconde (il faut multiplier par 8 pour obtenir cette vitesse en Mégabits par seconde, un octet étant composé de 8 bits). Pour les machines de génération Pentium III et Pentium 4. Elle comporte normalement 184 broches.

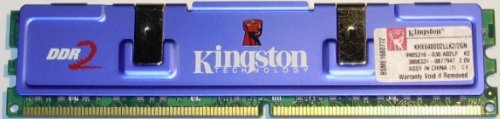

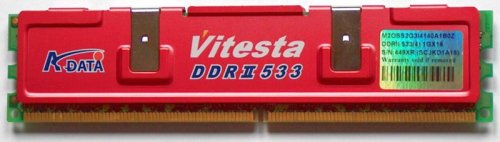

DDR2 SDRAM (Double Data Rate two SDRAM). On distingue les DDR2-400, DDR2-533, DDR2-667, DDR2-800 et DDR2-1066. Le numéro (400, 533, ...) représente la fréquence de fonctionnement.ou en quantité de données théoriquement transportables (PC2-4200, PC2-5300, etcPour les machines de génération Pentium 4 et plus. Elle comporte normalement 240 broches.

DDR3 SDRAM (Double Data Rate three SDRAM). Il s'agit de la 3e génération de la technologie DDR.commercialisés à partir de l'année 2007 offrant des améliorations de performances tout en diminuant la consommation électrique.(3)

(Fermer cette fenêtre)

Autre catégorie de mémoire :

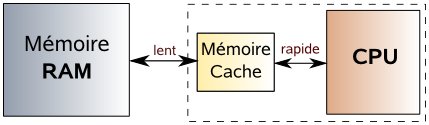

• Mémoire cache :

La mémoire cache est une mémoire qui permet d'accélérer le fonctionnement du micro-ordinateur en stockant sélectivement une partie des données les plus fréquemment utilisées. Plus la mémoire cache est importante, plus le micro-ordinateur sera rapide en fonctionnement. On retrouve ce genre de mémoire sur les microprocesseurs, sur les lecteurs CD-ROM, sur les cartes contrôleurs du disque dur, etc.(4)



Exemple de fonctionnement:

1. Le microprocesseur demande une information ;
2. le cache vérifie s'il possède cette information.
   • S'il la possède,( succès de cache) il la retransmet au micro processeur
   • S'il ne la possède pas,( défaut de cache)
     1. il la demande à la mémoire principale
     2. la mémoire principale traite la demande et renvoie la réponse au cache ;
     3. le cache la stocke pour utilisation ultérieure et la retransmet au microprocesseur



• Mémoire CMOS  (Complementary Metal-Oxide Semiconductor):

c'est un type de mémoire alimentée par une pile dans laquelle sont stockées les informations concernant les fonctions systèmes de l'ordinateur (Paramètres du Setup).

Sources : (1) http://www.commentcamarche.net/contents/pc/rom.php3 (2) http://www.commentcamarche.net/contents/pc/carte-mere.php3 (3) http://fr.wikipedia.org/wiki/Mémoire_vive (4) http://www.commentcamarche.net/forum/affich-1592223-c-est-quoi-un-pc-32-ou-64-bits Date d'ajout : 30/07/2008   Dernière mise à jour : 12/12/2010
